閘閥型號編制說明：
閘閥型號編制方式是根據閘閥的材質、壓力、驅動方式進行細分。閘閥的型號關系著對閘閥產品的正確認識，選型的重要性，以及對工況用途安全性的保證，為提供服務質量，將產品細節細分化，避免成和其它企業的一樣，請詳細閱，避免選錯型、下錯單及提供的產品資料不詳照成退換退貨等問題的出現。為廣大用戶帶來真正的簡單便捷的服務。
閘閥型號規范表示：
閘閥型號表示方法是根據生產的產品，結合國際閥門型號標準組合而來的。如有疑問歡迎來電質詢。對于定做和特殊產品型號另做選型。內容主要是針對閘閥的代號、附加要求、驅動、連接、結構、密封件、壓力、材質等做組合細分說明。
閘閥型號是用符號與數字表示閘閥的結構與性能。
閘閥類型表示：Z；
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；

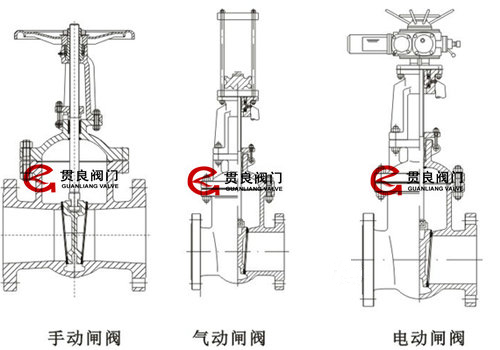

驅動方式表示：手動無代號、2-電液動、5-錐齒輪傳動、6-氣動、9-電動；
連接方式表示：1螺紋連接，4法蘭連接，6焊接，7對夾式；
結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。
舉例WZ41H-150LB美標波紋管閘閥，W波紋管、Z閘閥、4法蘭、1明桿楔式單閘板、H不銹鋼、150LB磅級壓力。
閘閥種類劃分：
閘閥按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。閘閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。由于閘閥制造廠家新型產品不斷增多，閘閥型號也不斷增加，但是大部分閘閥制造廠家的閘閥型號編制方法還是依據國際閥門規范編制而成的。
